一、翻蓋式小型科研級感應管式石墨爐，是實驗室小樣品超高溫?zé)崽幚韺Ｓ脵C(jī)型。

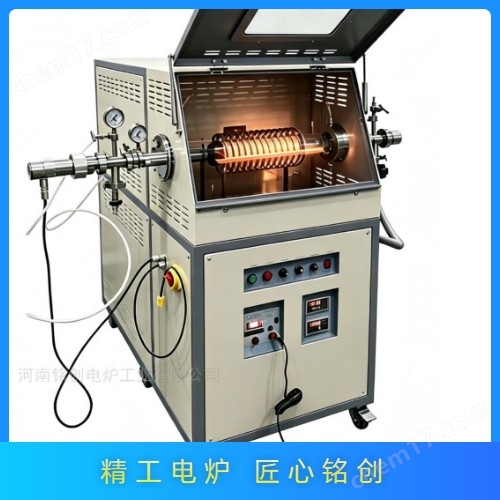

二、管式石墨爐結構對應

1. IR 紅外溫度傳感器：非接觸式紅外測溫探頭，精準采集石墨管高溫溫度，2000℃以上鎢錸熱電偶無法使用，依靠紅外測溫閉環控溫；

2. 感應線圈：高頻銅制感應繞組，通入交變磁場對內部石墨管產生渦流發熱；

3. 石英保護管：透明高純石英套管，隔絕石墨管與外界空氣，同時承受真空與保護氣氛壓力，直觀觀察樣品加熱紅熱狀態；

4. 石墨發熱管：核心加熱元件，高純等靜壓石墨材質，感應渦流直接發熱，最高可耐 3000℃超高溫；

5. 感應高頻電源控制柜：整機功率輸出、PID 程序溫控、參數設定、故障報警一體化控制系統；

6. 氣路真空接口：壓力表、進氣閥、抽真空接口，可抽高真空或通入氬氣、氮?dú)舛栊员Ｗo(hù)氣；

7. 翻蓋水冷爐箱：箱體雙層水冷結構，外殼低溫防燙傷，內部屏蔽感應磁場。

三、工作原理

1. 高頻感應電源輸出交變電流，在感應線圈周圍形成高頻交變磁場；

2. 磁場穿透石英管，使內部石墨管產生渦流損耗，焦耳效應快速發熱；

3. 爐管內部抽真空或充入氬氣 / 氮?dú)舛栊詺夥眨艚^氧氣，防止高溫下石墨氧化燒損；

4. 紅外測溫儀實時采集爐膛溫度，PLC 程序自動調節輸出功率，實現多段升降溫、恒溫保溫全自動工藝曲線。

四、核心技術參數（標準機型）

1. 溫度系統

• 最高使用溫度：2600℃（極限瞬時 3000℃）

• 長期連續工作溫度：≤2400℃

• 升溫速率：可編程 1~200℃/min 可調，常規工藝推薦 5~15℃/min

• 控溫精度：±1℃，恒溫區溫場均勻度 ±5℃

• 測溫方式：低溫鎢錸熱電偶 + 高溫紅外雙色測溫雙路切換

2. 爐膛規格與電氣參數

• 加熱區有效尺寸：Φ30/Φ50/Φ60×200~300mm（可非標加長）

• 額定輸入功率：22kW~40kW

• 輸入電源：三相 380V 50Hz

• 感應頻率：30~100kHz 高頻感應

3. 真空與氣氛系統

• 冷態極限真空度：1×10?3Pa

• 漏氣率（壓升率）：≤2Pa/h，密封性優良

• 允許工作環境：高真空、氬氣、氮?dú)舛栊詺夥眨唤箍諝狻⒀鯕狻⑺魵飧邷赝ㄈ?/p>

• 工作壓力：真空負壓或 0.02~0.1MPa 微正壓氣氛保護

4. 冷卻與安全配置

• 冷卻方式：整機閉環循環水冷，爐體、感應線圈、電源模塊強制水冷

• 冷卻水要求：進水溫度≤25℃，流量≥20L/min

• 安全連鎖保護：斷水保護、超溫停機、過流過載、過壓、真空不足、爐門開蓋斷電全套聯鎖報警；

• 工藝存儲：可存儲 99 套熱處理程序，最多 50 段升降溫曲線一鍵調用。

五、產品核心優勢

1. 超高溫能力

2. 可視化加熱過程

3. 潔凈無污染熱處理環境

4. 升溫速度快、熱效率高

5. 小巧靈活，占地小

6. 全自動智能運行
